在 CVM 上部署 PyTorch 分布式训练集群

操作场景

本文介绍如何基于云服务器 CVM 搭建 torch+Taco Train 分布式训练集群。

操作步骤

开通实例

开通实例，其中实例、存储及镜像请参考以下信息选择，其余配置请参考 通过开通页创建实例 按需选择。

• 实例：选择合适的计算实例。
• 系统盘：配置容量不小于50GB的云硬盘。您也可在创建实例后使用文件存储，详情参见 在 Linux 客户端上使用 CFS 文件系统。
• 镜像：建议选择公共镜像，您也可选择自定义镜像。
• 操作系统请使用 CentOS 8.0/CentOS 7.8/Ubuntu 20.04/Ubuntu 18.04。

配置实例环境

验证 GPU 驱动

1. 参考 使用标准登录方式登录 Linux 实例，登录实例。

2. 执行以下命令，验证 GPU 驱动是否安装成功。

   nvidia-smi


   查看输出结果是否为 GPU 状态：

• 是，代表 GPU 驱动安装成功。
• 否，请参考 NVIDIA Driver Installation Quickstart Guide 进行安装。

配置 HARP 分布式训练环境

1. 参考 配置 HARP 分布式训练环境，配置所需环境。

2. 配置完成后，执行以下命令进行验证，若配置文件存在，则表示已配置成功。

   ls /usr/local/tfabric/tools/config/ztcp*.conf


安装 docker 和 nvidia docker

1. 执行以下命令，安装 docker。

   curl -s -L http://mirrors.tencent.com/install/GPU/taco/get-docker.sh | sudo bash


   若您无法通过该命令安装，请尝试多次执行命令，或参考 Docker 官方文档 Install Docker Engine 进行安装。

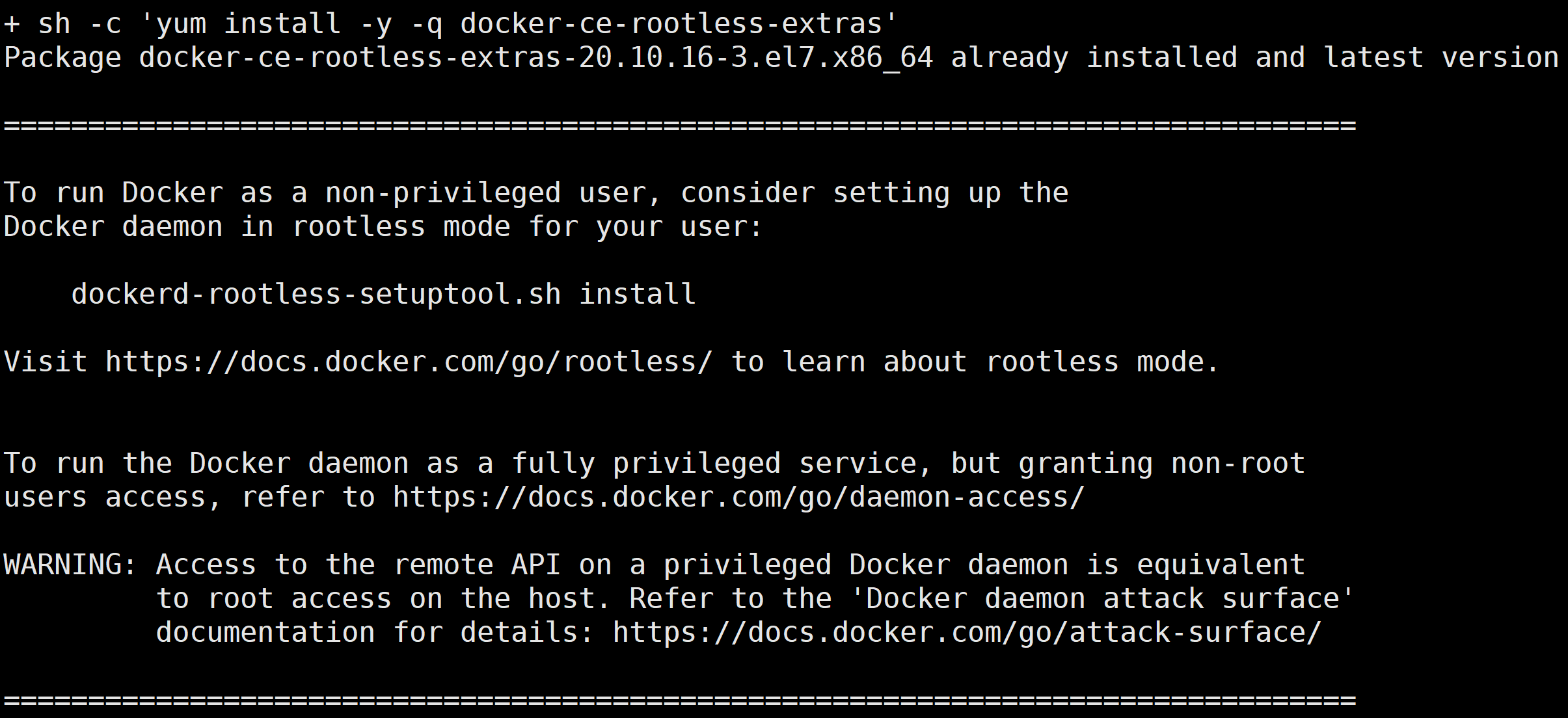

本文以 CentOS 为例，安装成功后，返回结果如下图所示：

2. 执行以下命令，安装 nvidia-docker2。

curl -s -L http://mirrors.tencent.com/install/GPU/taco/get-nvidia-docker2.sh | sudo bash

若您无法通过该命令安装，请尝试多次执行命令，或参考 NVIDIA 官方文档 Installation Guide & mdash 进行安装。

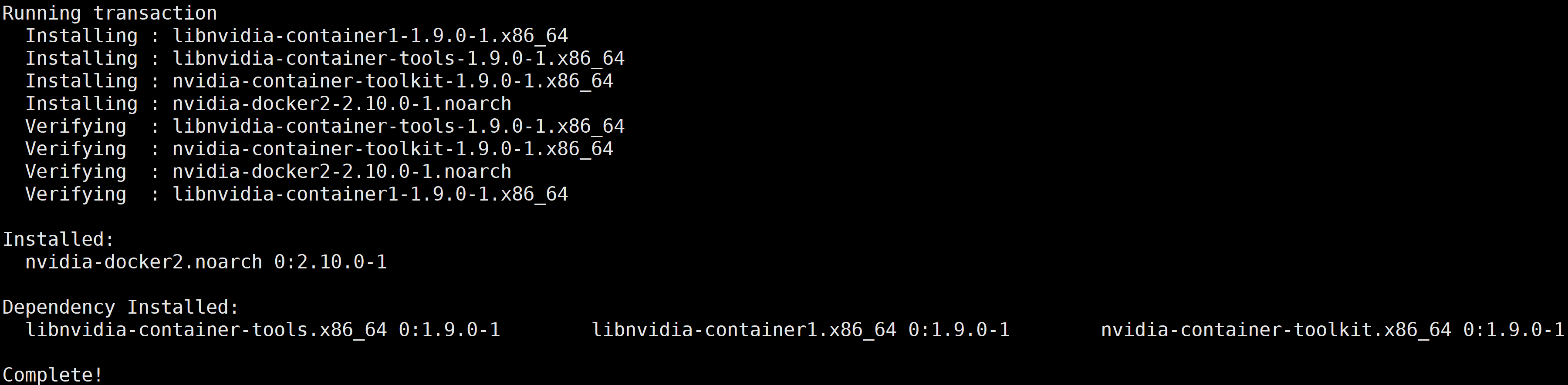

本文以 CentOS 为例，安装成功后，返回结果如下图所示：

下载 docker 镜像

执行以下命令，下载 docker 镜像。

docker pull ccr.ccs.tencentyun.com/qcloud/taco-train:torch111-cu113-cvm-0.4.3

该镜像包含的软件版本信息如下：

• OS：Ubuntu 20.04.4 LTS
• python：3.8.10
• cuda toolkits：V11.3.109
• cudnn library：8.2.0
• nccl library：2.9.9
• tencent-lightcc ：3.1.1
• HARP library：v1.3
• torch：1.11.0+cu113
  其中：
• LightCC 是云平台提供的基于 Horovod 深度定制优化的通信组件，完全兼容 Horovod API，不需要任何业务适配。
• HARP 是云平台提供的用户态协议栈，致力于提高 VPC 网络下的分布式训练的通信效率。以动态库的形式提供，官方 NCCL 初始化过程中会自动加载，不需要任何业务适配。
• torch 是官方版本1.11.0版本。

启动 docker 镜像

执行以下命令，启动 docker 镜像。

docker run -it --rm --gpus all --privileged --net=host -v /sys:/sys -v /dev/hugepages:/dev/hugepages -v /usr/local/tfabric/tools:/usr/local/tfabric/tools ccr.ccs.tencentyun.com/qcloud/taco-train:torch111-cu113-cvm-0.4.3

注意

/dev/hugepages 和 /usr/local/tfabric/tools 包含了 HARP 运行所需要的大页内存和配置文件。

分布式训练 benchmark 测试

说明

docker 镜像中的文件 /mnt/tensorflow_synthetic_benchmark.py 来自 horovod example。

单卡
执行以下命令，进行测试。

/usr/local/openmpi/bin/mpirun -np 1 --allow-run-as-root -bind-to none -map-by slot -x NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/pytorch_synthetic_benchmark.py --model=vgg16 --batch-size=128

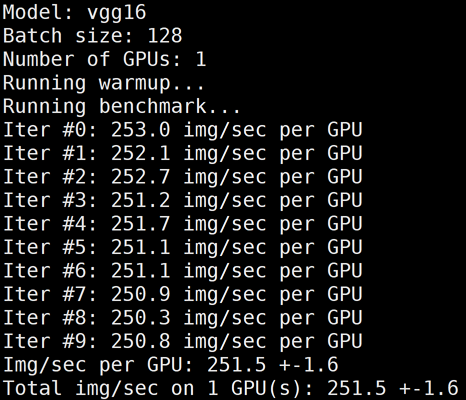

下图为 V100的单卡 benchmark 结果：

单机多卡

执行以下命令，进行测试。

/usr/local/openmpi/bin/mpirun -np 8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/pytorch_synthetic_benchmark.py --model=vgg16 --batch-size=128

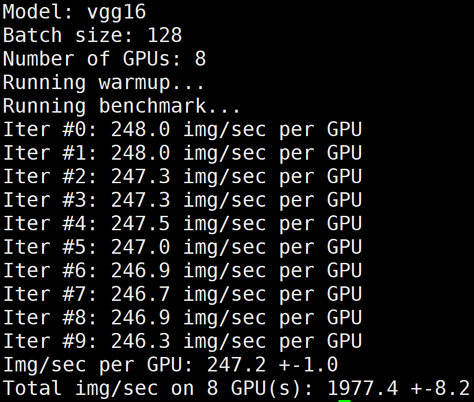

下图为 V100的单机8卡 benchmark 结果：

多机多卡

1. 参考 开通实例 - 启动 docker 镜像 步骤，开通和配置多台训练机器。
2. 配置多台服务器 docker 间相互免密访问，详情请参见 配置容器 SSH 免密访问。
3. 执行以下命令，使用 TACO Train 进行多机训练加速。

/usr/local/openmpi/bin/mpirun -np 16 -H gpu1:8,gpu2:8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_ALGO=RING -x NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -x HOROVOD_MPI_THREADS_DISABLE=1 -x HOROVOD_FUSION_THRESHOLD=0  -x HOROVOD_CYCLE_TIME=0 -x LIGHT_INTRA_SIZE=8 -x LIGHT_2D_ALLREDUCE=1 -x LIGHT_TOPK_ALLREDUCE=1 -x LIGHT_TOPK_THRESHOLD=2097152 -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/pytorch_synthetic_benchmark.py --model=vgg16 --batch-size=128

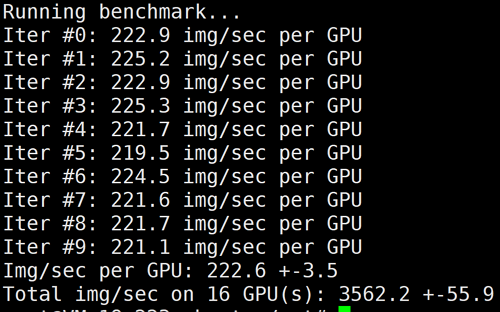

下图为 V100的2机16卡 benchmark 结果：

LightCC 的环境变量说明如下表：

4. 执行以下命令，关闭 TACO LightCC 加速进行测试。

# 修改环境变量，使用Horovod进行多机Allreduce
/usr/local/openmpi/bin/mpirun -np 16 -H gpu1:8,gpu2:8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_ALGO=RING -x NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/pytorch_synthetic_benchmark.py --model=vgg16 --batch-size=128

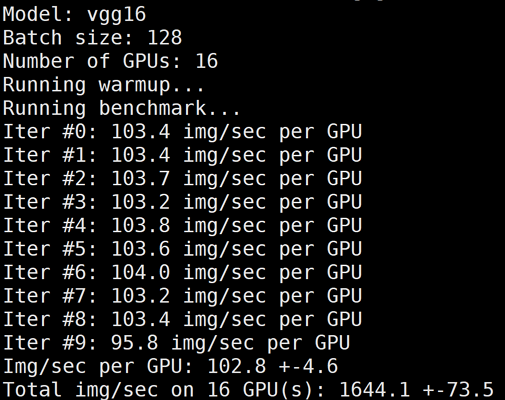

下图为 V100的2机16卡，关闭 LightCC 后的 benchmark 结果：

5. 执行以下命令，同时关闭 LightCC 和 HARP 加速进行测试。

# 将HARP加速库rename为bak.libnccl-net.so即可关闭HARP加速。/usr/local/openmpi/bin/mpirun -np 2 -H gpu1:1,gpu2:1 --allow-run-as-root -bind-to none -map-by slot mv /usr/lib/x86_64-linux-gnu/libnccl-net.so /usr/lib/x86_64-linux-gnu/bak.libnccl-net.so# 修改环境变量，使用Horovod进行多机Allreduce /usr/local/openmpi/bin/mpirun -np 16 -H gpu1:8,gpu2:8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_ALGO=RING -x NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/pytorch_synthetic_benchmark.py --model=vgg16 --batch-size=128

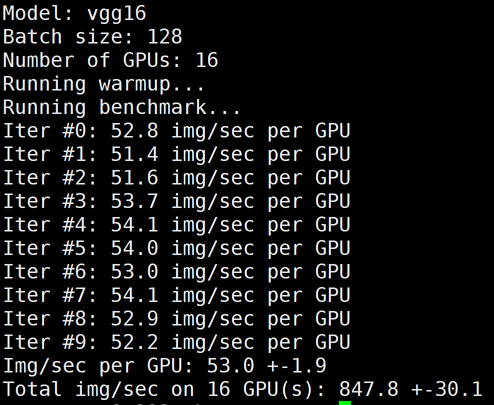

下图为 V100的2机16卡，同时关闭 LightCC 和 HARP 后的 benchmark 结果：

注意：

测试完如需恢复 HARP 加速能力，只需要把所有机器上的 bak.libnccl-net.so 重新命名为 libncc-net.so 即可。

总结

本文测试数据如下：

说明如下：

• 对于 V100机型，相比开源方案，使用 TACO 分布式训练加速组件之后，16卡V100的线性加速比从93%提升到97%（由于当前网络模型的加速已经很高，软件优化提升的空间有限）。
• LightCC 和 HARP 只在多机分布式训练当中才有加速效果，单机8卡场景由于 NVLink 的高速带宽存在，一般不需要额外的加速就能达到比较高的线性加速比。
• 上述 benchmark 脚本也可以支持除了 VGG16之外的其他模型。ModelName 请参考 Keras Applications。
• 上述 docker 镜像仅用于 demo，若您具备开发或者部署环境，请提供 OS/python/CUDA/torch 版本信息，来获取特定版本的 TACO 加速组件。
