在 CVM 上部署 TensorFlow 分布式训练集群

最近更新时间: 2026-06-30 15:06:00

操作场景

本文介绍如何基于云服务器 CVM 搭建 Tensorflow+Taco Train 分布式训练集群。

操作步骤

开通实例

开通实例，其中实例、存储及镜像请参考以下信息选择，其余配置请参考 通过开通页创建实例 按需选择。

  • 实例：选择 对应的GPU实例。
  • 系统盘：配置容量不小于50GB的云硬盘。您也可在创建实例后使用文件存储，详情参见 在 Linux 客户端上使用 CFS 文件系统。
  • 镜像：建议选择公共镜像，您也可选择自定义镜像。
  • 操作系统请使用 CentOS 8.0/CentOS 7.8/Ubuntu 20.04/Ubuntu 18.04。

配置实例环境

验证 GPU 驱动

  1. 登录实例。

  2. 执行以下命令，验证 GPU 驱动是否安装成功。

    nvidia-smi

    查看输出结果是否为 GPU 状态：

配置 HARP 分布式训练环境

  1. 参考 配置 HARP 分布式训练环境，配置所需环境。

  2. 配置完成后，执行以下命令进行验证，若配置文件存在，则表示已配置成功。

    ls /usr/local/tfabric/tools/config/ztcp*.conf

安装 docker 和 nvidia docker

  1. 执行以下命令，安装 docker。

    curl -s -L http://mirrors.tencent.com/install/GPU/taco/get-docker.sh | sudo bash

    若您无法通过该命令安装，请尝试多次执行命令，或参考 Docker 官方文档进行安装。

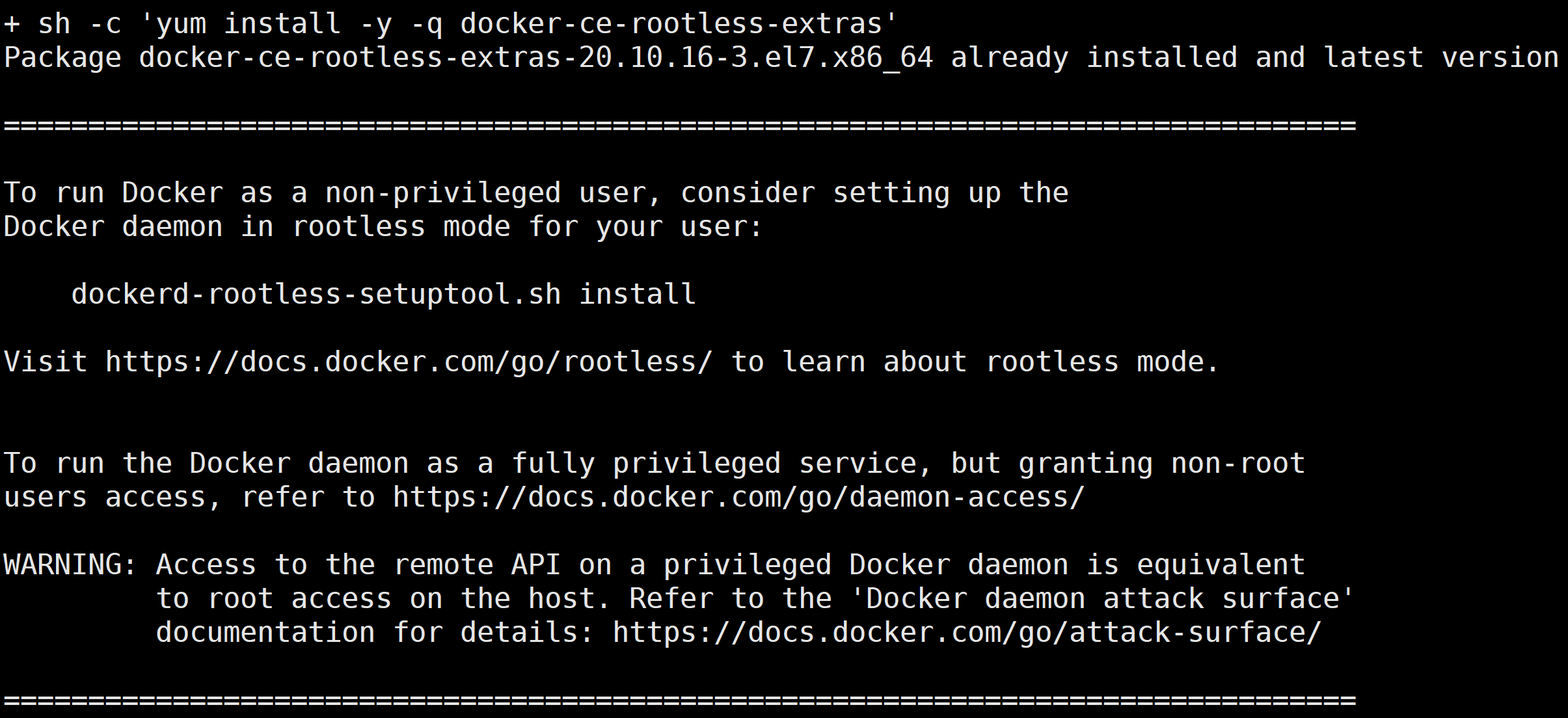

    本文以 CentOS 为例，安装成功后，返回结果如下图所示：

  2. 执行以下命令，安装 nvidia-docker2。

    curl -s -L http://mirrors.tencent.com/install/GPU/taco/get-nvidia-docker2.sh | sudo bash

    若您无法通过该命令安装，请尝试多次执行命令，或参考 NVIDIA 官方文档 Installation Guide & mdash 进行安装。

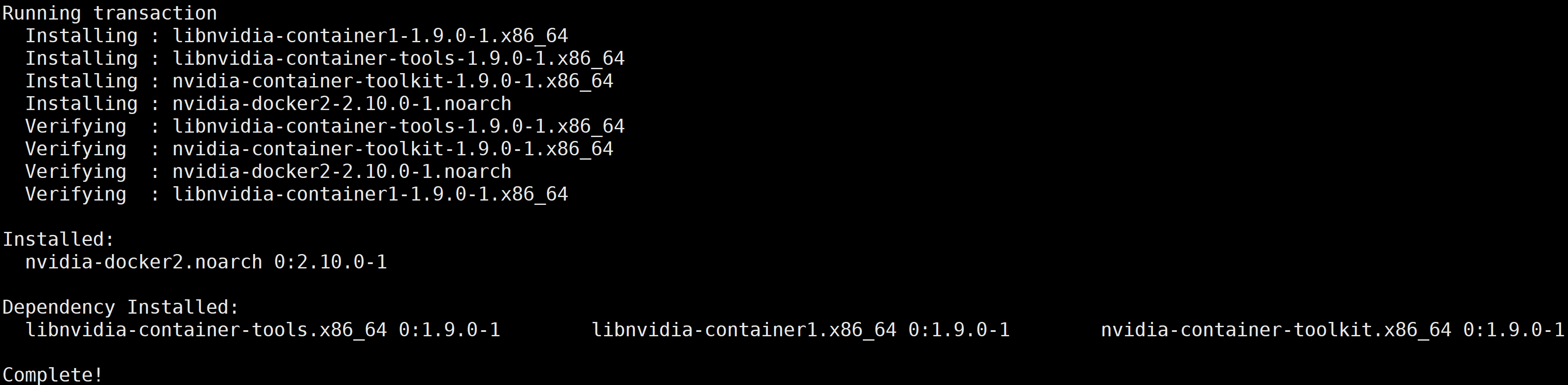

    本文以 CentOS 为例，安装成功后，返回结果如下图所示：

下载 docker 镜像

执行以下命令，下载 docker 镜像。

docker pull ccr.ccs.tencentyun.com/qcloud/taco-train:ttf115-cu112-cvm-0.4.1

该镜像包含的软件版本信息如下：

  • OS：18.04.5
  • python：3.6.9
  • cuda toolkits：V11.2.152
  • cudnn library：8.1.1
  • nccl library：2.8.4
  • tencent-lightcc ：3.1.1
  • HARP library：v1.3
  • ttensorflow：1.15.5
    其中：
  • LightCC 是云平台提供的基于 Horovod 深度定制优化的通信组件，完全兼容 Horovod API，不需要任何业务适配。
  • HARP 是云平台提供的用户态协议栈，致力于提高 VPC 网络下的分布式训练的通信效率。以动态库的形式提供，官方 NCCL 初始化过程中会自动加载，不需要任何业务适配。
  • ttensorflow 是云平台基于开源 tensorflow 1.15.5添加了 CUDA 11的支持，同时集成了 TFRA，用来支持动态 embedding 的特性。

启动 docker 镜像

执行以下命令，启动 docker 镜像。

docker run -it --rm --gpus all --privileged --net=host -v /sys:/sys -v /dev/hugepages:/dev/hugepages -v /usr/local/tfabric/tools:/usr/local/tfabric/tools ccr.ccs.tencentyun.com/qcloud/taco-train:ttf115-cu112-cvm-0.4.1

注意

/dev/hugepages 和 /usr/local/tfabric/tools 包含了 HARP 运行所需要的大页内存和配置文件。

分布式训练 benchmark 测试

说明

docker 镜像中的文件 /mnt/tensorflow_synthetic_benchmark.py 来自 horovod example。

单卡
执行以下命令，进行测试。

/usr/local/openmpi/bin/mpirun -np 1 --allow-run-as-root -bind-to none -map-by slot -x NCCL_DEBUG=INFO -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/tensorflow_synthetic_benchmark.py --model=ResNet50 --batch-size=256

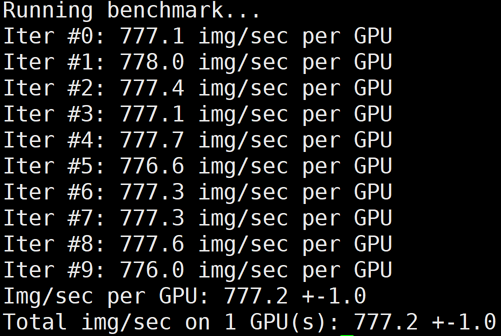

下图为A100的单卡 benchmark 结果：

单机多卡
执行以下命令，进行测试。

/usr/local/openmpi/bin/mpirun -np 8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_DEBUG=INFO -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/tensorflow_synthetic_benchmark.py --model=ResNet50 --batch-size=256

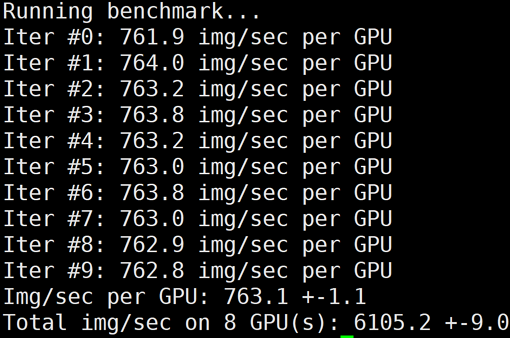

下图为 A100的单机8卡 benchmark 结果：

多机多卡

  1. 参考 开通实例 - 启动 docker 镜像 步骤，开通和配置多台训练机器。
  2. 配置多台服务器 docker 间相互免密访问，详情请参见 配置容器 SSH 免密访问。
  3. 执行以下命令，使用 TACO Train 进行多机训练加速。
/usr/local/openmpi/bin/mpirun -np 8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_DEBUG=INFO -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/tensorflow_synthetic_benchmark.py --model=ResNet50 --batch-size=256

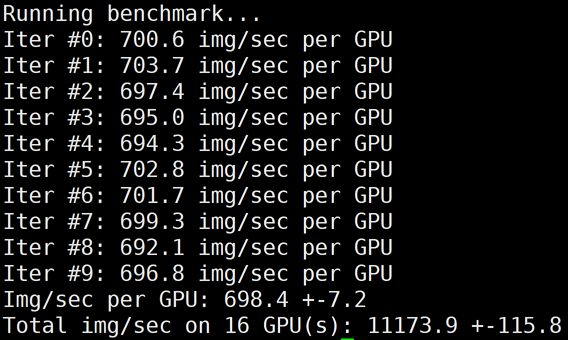

下图为 A100 的2机16卡 benchmark 结果：

LightCC 的环境变量说明如下表：

环境变量 默认值 说明
LIGHT_2D_ALLREDUCE 0 是否使用2D-Allreduce 算法
LIGHT_INTRA_SIZE 8 2D-Allreduce 组内 GPU 数
LIGHT_HIERARCHICAL_THRESHOLD 1073741824 2D-Allreduce 的阈值，单位是字节，小于等于该阈值的数据才使用2D-Allreduce
LIGHT_TOPK_ALLREDUCE 0 是否使用 TOPK 压缩通信
LIGHT_TOPK_RATIO 0.01 使用 TOPK 压缩的比例
LIGHT_TOPK_THRESHOLD 1048576 TOPK 压缩的阈值，单位是字节，大于等于该阈值的数据才使用 TOPK 压缩通信
LIGHT_TOPK_FP16 0 压缩通信的 value 是否转成 FP16
  1. 执行以下命令，关闭 TACO LightCC 加速进行测试。
# 修改环境变量，使用Horovod进行多机Allreduce
/usr/local/openmpi/bin/mpirun -np 16 -H gpu1:8,gpu2:8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_ALGO=RING -x NCCL_DEBUG=INFO -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/tensorflow_synthetic_benchmark.py --model=ResNet50 --batch-size=256

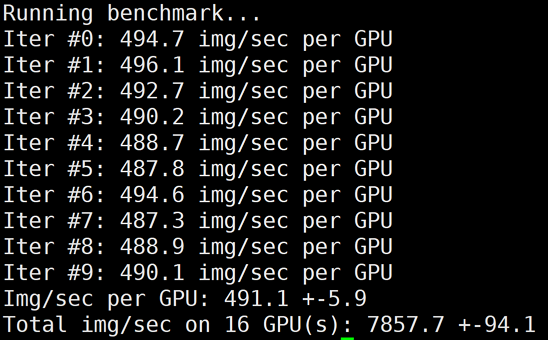

下图为 A100的2机16卡，关闭 LightCC 之后的 benchmark 结果：

5. 执行以下命令，同时关闭 LightCC 和 HARP 加速进行测试。

# 将HARP加速库rename为bak.libnccl-net.so即可关闭HARP加速。
/usr/local/openmpi/bin/mpirun -np 2 -H gpu1:1,gpu2:1 --allow-run-as-root -bind-to none -map-by slot mv /usr/lib/x86_64-linux-gnu/libnccl-net.so /usr/lib/x86_64-linux-gnu/bak.libnccl-net.so

# 修改环境变量，使用Horovod进行多机Allreduce
/usr/local/openmpi/bin/mpirun -np 16 -H gpu1:8,gpu2:8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_ALGO=RING -x NCCL_DEBUG=INFO -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/tensorflow_synthetic_benchmark.py --model=ResNet50 --batch-size=256

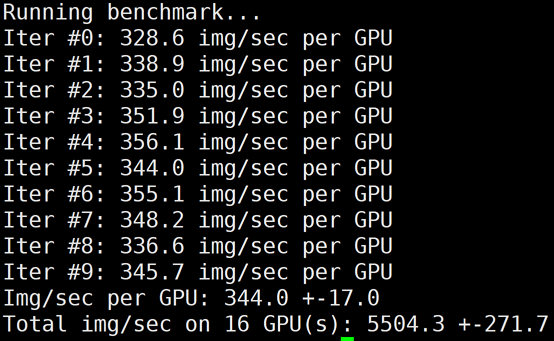

下图为 A100的2机16卡，同时关闭 LightCC 和 HARP 之后的 benchmark 结果：

注意：

测试完如需恢复 HARP 加速能力，只需要把所有机器上的 bak.libnccl-net.so 重新命名为 libncc-net.so 即可。

总结

本文测试数据如下：

机器：（A100 * 8）+ 50G VPC
容器：ccr.ccs.tencentyun.com/qcloud/taco-train:ttf115-cu112-cvm-0.4.1
网络模型：ResNet50Batch：256
数据：synthetic data
GPU类型#GPUsHorovod+TCPHorovod+HARPLightCC+HARP
性能（img/sec）线性加速比性能（img/sec）线性加速比性能（img/sec）线性加速比
A1001777-777-777-
8610598.21%610598.21%610598.21%
16550444.27%785763.20%1117389.87%

说明如下：

  • 对于 A100 GPU机型，相比开源方案，使用 TACO 分布式训练加速组件之后，16卡A100的线性加速比从44.27%提升到89.87%，效果非常显著。
  • LightCC 和 HARP 只在多机分布式训练当中才有加速效果，单机8卡场景由于 NVLink 的高速带宽存在，一般不需要额外的加速就能达到比较高的线性加速比。
  • 上述 benchmark 脚本也支持除 ResNet50之外的其他模型，ModelName 请参考 Keras Applications。
  • 上述 docker 镜像仅用于 demo，若您具备开发或者部署环境，请提供 OS/python/CUDA/tensorflow 版本信息，并联系我们售后提供特定版本的 TACO 加速组件。
